Выборка пазов является одним из основных видов работ,
выполняемых вертикальным фрезером. Пазы служат, как
правило, в качестве направляющих для подвижных деталей
мебели или для формирования соединений заготовок из
древесины. Поэтому пазы должны быть абсолютно прямыми.
Изготовление прямых пазов не представляет труда при
помощи вертикального фрезера и шины-направляющей в
комбинации с MFT
Ниже приводится описание сквозных, несквозных и
внутренних пазов.

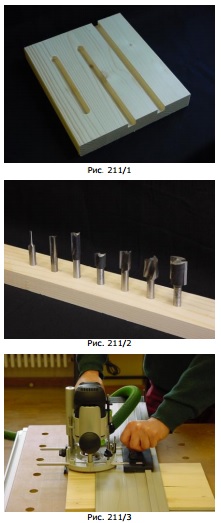

Рис. 211/1
Пазы могут иметь самую разную ширину. Для этого
предлагаются пазовые фрезы разного диаметра. Наиболее
ходовые размеры от 3 до 30 мм. Фрезы выпускаются в
исполнениях HW, HM и HSS.
Рис. 211/2


Ниже приводится описание фрезерования пазов при помощи
многофункционального стола (MFT). Работать, конечно, можно
и без MFT, с использованием только шины-направляющей.
Однако в этом случае необходимо выполнить определённые
подготовительные операции.






Машины/оснастка
Для изготовления пазов требуется следующий инструмент:
 - OF 1010 EBQ (или OF2000 E/1) с направляющим упором пазовая фреза
 - ограничители
 - шина-направляющая (длина определяется длиной паза) со струбцинами
 - многофункциональный стол (опция)
 - в качестве пылеудаляющего аппарата – один из аппаратов серии CT MINI/MIDI – CT 48.



Подготовка/регулировка
Перед регулировкой фрезера необходимо выполнить
следующие операции:
 - Отрегулируйте MFT.
 - Отметьте осевую линию паза. В случае, если паз не будет сквозным, т. е. будет ограниченным с одной или с обеих сторон, необходимо отметить также ограничительные линии. Длина этих ограничительных линий должна составлять несколько сантиметров, что в дальнейшем позволит легче отрегулировать фрезер. Рис. 211/5

- Положите заготовку на стол MFT и закрепите её при необходимости зажимами или струбцинами. Расстояние x от отмеченной линии до края шины-направляющей зависит от  диаметра фрезы и рассчитывается следующим образом: x=Fräserdurchmessermm+2mm.
.Для пазовой фрезы 12 мм получаем расстояние 8 мм.
 Fraesedurchmesser – диаметр фрезы. Рис. 211/6


 Отрегулируйте фрезер. Для этого выполните следующие действия:
 - Вставьте во фрезер нужную пазовую фрезу (в данном примере диаметром 12 мм), для надёжного её крепления фрезы её хвостовик должен быть вставлен в патрон не менее чем на 2,5 см.
- Установите на фрезер направляющий упор для перемещения инструмента по шине направляющей.
- Для регулировки разместите OF 1010 на шине-направляющей.
- Установите частоту вращения в соответствии с породой древесины, типом и диаметром фрезы (рекомендуемые значения содержатся в руководстве по эксплуатации). Рис. 211/7

- После этого настройте глубину фрезерования. В данной брошюре процесс настройки подробно не описывается. См. руководство по эксплуатации.
- Отрегулируйте расстояние между фрезером и направляющей. Для этого используйте отмеченные линии и прорези на опорной пластине, точно соответствующие центру фрезы.

- Для изготовления пазов, ограниченных с одной или с обеих сторон, необходимо использовать ограничители шины-направляющей. Для пазов, ограниченных с обеих сторон, требуются два ограничителя (начало и конец паза), для пазов, ограниченных с одной стороны, один ограничитель (на стороне, с которой паз ограничен). Переместите фрезер в соответствующее положение, в котором ограничивается паз, и закрепите там по одному из данных ограничителей.



Порядок действий
Фрезерование:
 - Закрепите заготовку на многофункциональном столе, опустите шину-направляющую и правильно установите на ней фрезер.
- Включите фрезер и произведите врезание в заготовку. Всегда следует помнить о том, что фреза в момент включения фрезера не должна касаться заготовки, чтобы пуск фрезера был свободным.
- Перемещайте фрезер по направляющей и следите за тем, чтобы он двигался не слишком медленно, иначе произойдет обгорание материала при контакте с фрезой, и не слишком
быстро, в противном случае из-за большой подачи фрезы вы получите паз низкого качества.
- По окончании фрезерования следует вывести фрезу из заготовки и затем выключить фрезер.
- Лишь после остановки фрезера его можно снимать с направляющей.
